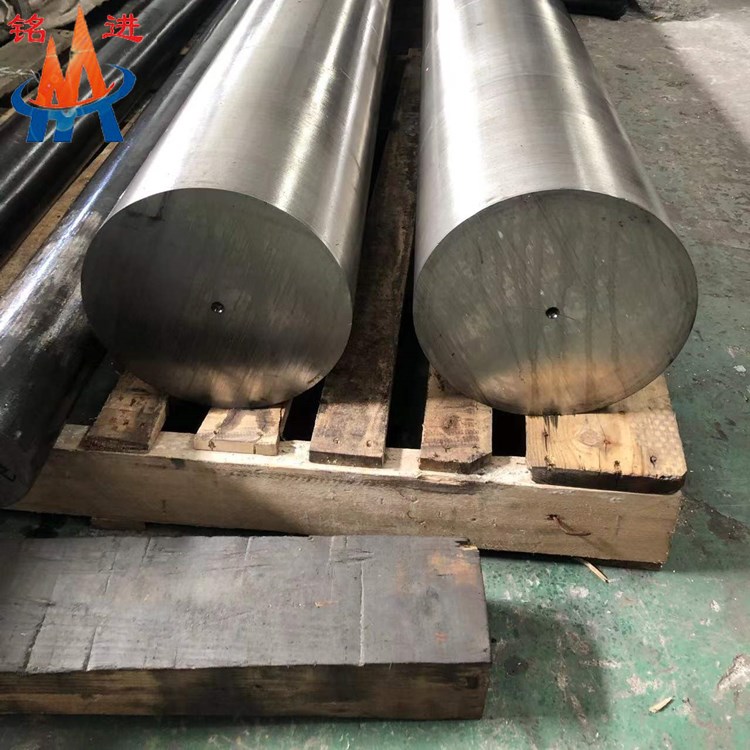

0Cr13Mn18Ni2MoN无磁钻铤钢

0Cr13Mn18Ni2MoN无磁钻铤钢主要用于石油钻井过程中的监测,结构与整体钻铤相同。无磁钻铤是使用N1310低碳合金钢制造,该材料是经过严格的化学成分分析锻造而成。该材料经机械性能测试可以确保硬度、韧性、冲击值以及抗腐蚀性能符合标准,具有良好的低磁导率和良好的机械加工性能。

0Cr13Mn18Ni2MoN特点及用途:0Cr13Mn18Ni2MoN无磁钢属Fe—Mn—Al—C系列奥氏体,化学成份决定电磁性能,组织稳定,力学性能优良,磁导率低而电阻率高,在磁场中的涡流损耗极小。在磁场强度为16000A/m(200奥斯特)时,无磁钢的磁导率μ≤1.319×10-6H/m (1.05高/奥)不锈钢的磁导率μ=1.339×10-6H/m(1.1高/奥)。奥氏体不锈钢经冷加工后具有轻度磁性 。SMF166无磁钢也叫无磁性钢和非磁性钢,实际上指没有铁磁性而不能被磁化的钢。要求磁导率μ≤1.319×10-6 h/m,广泛应用于大中型变压器、电磁铁、等无磁结构材料。钻铤是石油、天然气钻塔开采过程中使用的主要工具。目前已开发出长度12m以内的各种规格的钻铤系列产品,并经过用户使用验证为国家石油、天然气的开发提供了强有力的技术保证。

无磁钻铤用钢主要品种化学成分及性能指标: 宝钢SMF166/太钢TSMF166/太钢TWZ-2(实测性能指标已达到或超越国际牌号P530)


元素

C

Si

Mn

P

S

Cr

Mo

Ni

N

B

PREN

MIN

-

-

17.0

-

-

17.0

-

-


0.003

25

MAX

0.05

1.0

19.0

0.03

0.01

19.0

0.8

0.8

0.

0.0005

31

锻造与交变硬化状态下的机械性能:

直径:

125-175

176-255

性能指标

Rp0.2,Mpa(KSI)

≥825(120)

≥770(112)

Rm,Mpa(KSI)

≥930(135)

≥900(130)

A4(Lo=4d),%

≥20


Z,%

≥50

≥60

冲击韧性,(夏比V,23℃),J

≥100


硬度BHN

≥285

≥265

晶间腐蚀

ASTM 262 E 合格



元素

C

Si

Mn

P

S

Cr

Mo

Ni

N

Nb

PREN

MIN

-

0.10

18.0

-

-

16.0

0.40

0.50

0.50

-

25

MAX

0.05

0.60

21.0

0.030

0.020

18.0

0.80

2.00

0.80

0.10

33


锻造与交变硬化状态下的机械性能:

直径:

125-175

176-255

性
能
指

HS=高强度

Rp0.2,Mpa(KSI)

≥965(140)

≥900(130)

Rm,Mpa(KSI)

≥1035(150)

≥1035(150)

A4(Lo=4d),%

≥20


Z,%

≥50


冲击韧性,(夏比V,23℃),J

≥100


硬度BHN

≥290


晶间腐蚀

ASTM 262 E 合格

LS=低强度

Rp0.2,Mpa(KSI)

≥825(120)

≥770(112)

Rm,Mpa(KSI)

≥930(135)

≥900(130)

A4(Lo=4d),%

≥25


Z,%

≥50


冲击韧性,(夏比V,23℃),J

≥130


硬度BHN

≥277


晶间腐蚀

ASTM 262 E 合格

3、超声波检验:GB/T4162 缺陷当量≤Φ3.2mm;

4、直径公差:依照用户需求,黑皮公差区间为±3mm,剥皮±1mm(190以上规格);

5、直线度:全尺寸矫直,应客户要求,zui大2.0mm/m;

6、相对磁导率:当磁场强度为800A/m时,μr≤1.010。


0Cr13Mn18Ni2MoN作用原理:在常温下具有奥氏体组织(非磁性的组织)的钢种随着超导技术的发展,在超导线圈电力贮存、超导发电、磁流体发电、磁悬浮线性电动机、核聚变等方面,都要使用高磁场技术如果在这样的高磁场中存在有易被磁化的材料时就会拢乱磁场分布。并在材料中产生涡电流,不仅使材料发热造成能量损失,还有可能破坏整个构件。因此,发展了不受磁场影响,磁导率小于1.5(普通钢为150左右)的无磁钢。


SMF166元素含量参数

典型的无磁钢包括有25%Ni钢,含Mn12-18%的高锰无磁钢,如14Mn系、18Mn系和2 5Mn系,还有18Cr-8Ni系奥氏体不锈钢和Ni-C;Cr-Mn系奥氏体钢等。高锰奥氏体钢作为无磁钢新材料,具有很优越的性能。

40Mn18Cr3是无磁钢的一种,按照材质可分 20mn23alv、45mn17al3(917)、30mn20al3、40Mn18Cr3、40mn18cr4v、50mn18cr4v等各种无磁钢,广泛应用于大中型变压器、电磁铁、等无磁结构材料。无磁钢属fe—mn—al—c系列奥氏体,化学成份决定电磁性能,组织稳定,力学性能优良,磁导率低而电阻率高,在磁场中的涡流损耗极小。在磁场强度为16000a/m(200奥斯特)时,无磁钢的磁导率μ≤1.319×10-6 h/m (1.05高/奥),不锈钢的磁导率μ=1.339×10-6h/m(1.1高/奥)。奥氏体不锈钢经冷加工后具有轻度磁性。
