4Cr14Ni14W2Mo阀门钢

4Cr14Ni14W2Mo简介：4Cr14Ni14W2Mo是中碳奥氏体阀门钢，在700℃以下有较高的热强性，在800℃以下有良好的抗氧化性能。

4Cr14Ni14W2Mo新标准牌号为45Cr14Ni14W2Mo

新旧标准：

GB/T1221-1992    4Cr14Ni14W2Mo

GB/T1221-2007    45Cr14Ni14W2Mo

GB/T12773-2008   45Cr14Ni14W2Mo

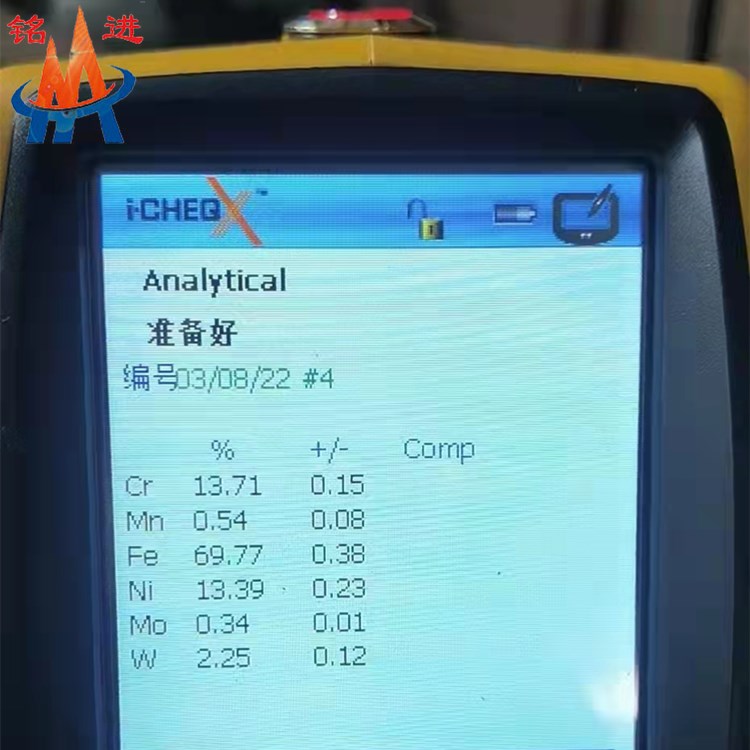

4Cr14Ni14W2Mo化学成分：（GB/T12773-2008）

C：0.4-0.5

Cr：13.0-15.0

Si：≤0.8

Ni：13.0-15.0

Mn：≤0.7

Mo：0.25-0.4

P：≤0.035

W：2.00-2.75

Cu：≤0.3

4Cr14Ni14W2Mo一般固溶状态交货。热处理规范：1100~1200℃固溶+720~800℃空冷。

试样毛坯尺寸：Φ25mm（≤60mm）

热处理：退火、固溶+空冷

力学性能：

RP0.2（MPa）≥315  ≥395

Rm（MPa）≥705  ≥785

A（%）≥20  ≥25

Z（%）≥35  ≥35

硬度HBW ≤248 ≤295

4Cr14Ni14W2Mo用途：4Cr14Ni14W2Mo用于制造700℃以下工作的内燃机、柴油机重负荷进、排气阀和紧固件，及500℃以下工作的航空发动机或者其他产品零件。也可作为渗氮钢使用。
