75HM无磁定膨胀瓷封合金
75HM概述:75HM合金的磁导率低,和其他无磁瓷封合金相比膨胀系数也较低,故称为无磁定膨胀瓷封合金。合金中添加少量铜,能改善其加工性能。该合金的瓷封综合性能优于蒙乃尔(Monel)、不锈钢、无氧铜等无磁瓷封材料。主要用作电真空器件中的无磁瓷封材料。
75HM相近牌号:4J78
75HM材料的技术标准:YB/T 5233-1993《无磁定膨胀瓷封合金4J78、4J80、4J82技术条件》
75HM化学成分:
C | P | S | Mn | Si | Mo | Cu | Ni |
≤ | |||||||
0.05 | 0.020 | 0.020 | 0.40 | 0.30 | 20.0~22.0 | ≤1.5 | 余量 |
75HM热处理制度:标准规定的膨胀系数性能检验试样在保护气氛或真空中加热到1000~1050℃,保温30~40min,以不大于5℃/min速度冷却到300℃以下出炉。

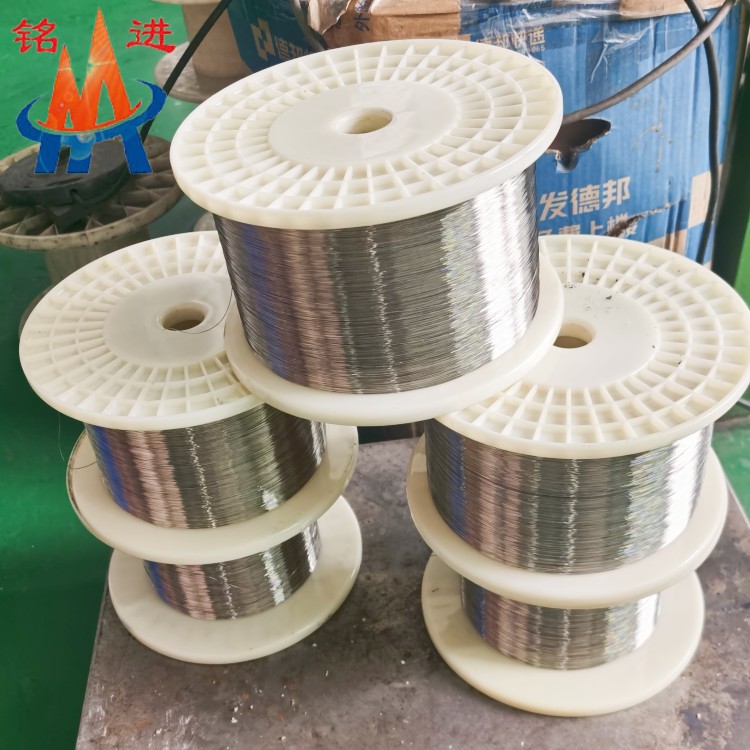

75HM规格:棒、管、板、丝和带材,可按图纸加工
75HM熔炼与铸造工艺:用真空感应炉熔炼。
75HM应用:该合金经工厂使用,性能稳定。75HM合金用作陀螺仪及其他电真空器件的无磁瓷封材料,在使用中应严格控制热处理工艺,以保证合金具有良好的加工性能。
75HM熔化温度范围:1400~1420℃
75HM热导率和平均线膨胀系数:
θ/℃ | 20 | 300 | 600 | θ/℃ | 20~500 | 20~600 | |
λ/(W/(m·℃)) | 13.8 | 15.5 | 16.7 | /10-6℃-1 | 12.1~12.7 | 12.4~13.0 |
75HM密度:ρ=9.38g/cm3。
75HM电阻率:ρ=1.17μΩ·m。
75HM磁性能:标准规定μ16000≤1.251×10-3mH/m。
75HM化学性能:合金在大气、海水和热带气候条件下具有高的耐腐蚀性。
75HM室温及各种温度下的力学性能:
σb/MPa | σs/MPa | δ(L0=50mm)/% |
869 | 353 | 35 |
75HM硬度HV=234~247
75HM弹性模量:E=222GPa。
75HM工艺性能与要求:
75HM成形性能:75HM合金有较好的加工性及深冲引伸性能。合金带材经适当热处理后,其晶粒度级别为5~6级,维氏硬度应为174~207,以利于零件的深冲引伸。
75HM焊接性能:合金可采用氩弧焊。
75HM零件热处理工艺:合金冷应变中间退火应在氢气(或真空)中加热到1050~1080℃,保温40min,水淬。为获得较低的硬度值,热处理温度可适当提高。
75HM表面处理工艺:表面处理可采用喷砂、抛光、酸洗。
75HM切削加工与磨削性能:合金可采用硬质合金刀具切削加工。磨削性能较好。
