GH4090镍基变形高温合金

GH4090为时效强化型镍基变形高温合金,含有较高量的钴及多种强化元素。GH4090合金在815~870℃有较高的抗拉强度和抗蠕变能力、良好的抗氧化性和耐腐蚀性、在冷热反复交替作用下有较高的疲劳强度以及良好的成形性和焊接性,GH4090用于涡轮发动机涡lunpan、叶片、高温紧固件、卡箍、密封圈及弹性元件等。


GH4090对应牌号:GH90、Alloy90、Nimonic90、UNS N07090

GH4090化学成分:

CCrNiCoAlTi
≤0.1318.0~21.0余量15.0~21.01.0~2.02.0~3.0
MnSiPSAgPbBiBCuFeZr
≤0.4≤0.8≤0.02≤0.015≤0.0005≤0.002≤0.0001≤0.20≤0.2≤1.5≤0.15

GH4090热导率:

θ/℃600700800
λ/(W/(m·C))21.7623.9325.57

GH4090线膨胀系数:

θ/℃20~10020~20020~30020~40020~50020~60020~70020~80020~900
α/10-6C-112.7113.0913.5114.0414.5215.0315.5816.3617.38

GH4090物理性能:

密度g/cm3熔点℃热导率λ/(W/m•℃)弹性模量GPa线膨胀系数a/10-6℃-1
8.2140021.76(100℃)22512.71(20~100℃)

GH4090力学性能:

热处理方式抗拉强度σb/MPa屈服强度σp0.2/MPa延伸率σ5 /%
固溶处理8205908


GH4090金相组织结构:

该合金主要强化相是γ'-Ni3(Ti、Al),在晶内以大小不同的方形颗料关析出,在晶界上也可以见到这种形状的γ'相,碳化物在晶界上呈不连续的链状析出。

GH4090工艺性能与要求:

1、该合金在锻造时易产生内裂,允许重锤打击,不允许低温倒棱。钢锭装炉温度不高于700℃,后面加热温度1150℃±10℃,开锻温度不低于1060℃,终锻温度不低于950℃。

2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。

3、合金在固溶状态可进行惰性气体保护钨极电弧焊及闪光对焊。


GH4090薄板和带材(软态):软化处理1100~1150℃,1~10min,适当介质中冷却+750℃±10℃,4h,空冷。

GH4090薄板和带材(硬态):700~725℃,4h,空冷。

GH4090弹簧用冷拉丝材:+600℃±10℃,16h,空冷或+650℃±10℃,4h空冷。

GH4090冷拉和固溶处理的弹簧丝材:1080℃±10℃,8h,空冷+700~750℃±10℃,4h,空冷。

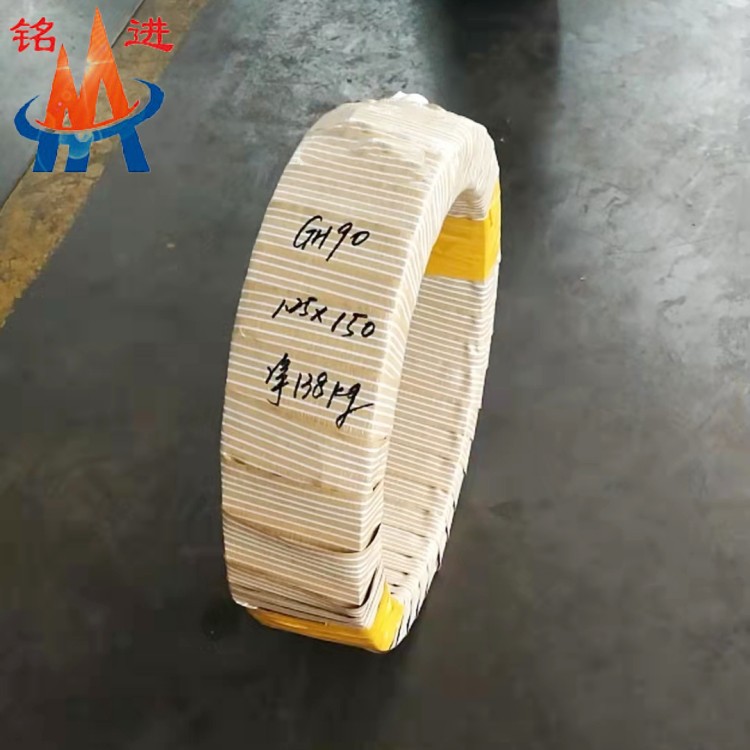

GH4090规格:棒材,板材,线材,管材,带材等,可按图纸加工。


GH4090技术标准:

WS9 7014-1996《GH90合金弹簧用冷拉丝材》

WS9 7015.1-1996《GH90合金冷拉和固溶处理的弹簧丝材》

WS9 7015.2-1996《GH90合金冷拉和固溶处理的弹簧扁丝》

WS9 7016-1996《GH90合金冷拉棒材》

WS9 7086-1996《GH90合金冷轧薄板和带材(硬态)》

WS9 7087-1996《GH90合金冷轧薄板和带材(软态)》
